止回閥又稱單向閥或逆止閥，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥的分類
升降式止回閥 閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。

旋啟式止回閥 閥瓣圍繞閥座外的銷軸旋轉的止回閥，旋啟式止回閥應用較為普遍。

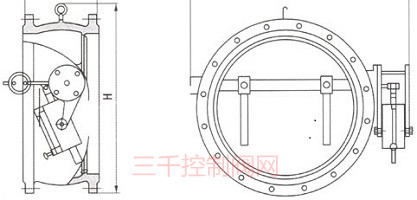

蝶式止回閥（雙瓣或單瓣式止回閥）

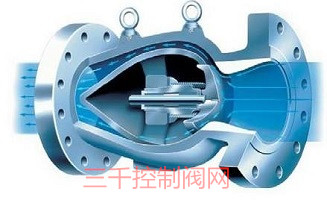

管道式止回閥（軸流式 ）
閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

止回閥的選型
為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；
一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；
直通式升降止回閥在水平管道和垂直管道上都可安裝；
對于水泵進口管路，宜選用止回閥，底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動；
升降式較旋啟式密封性好，流體阻力大，臥式止回閥宜裝在水平管道上，立式裝在垂直管道上；
旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上；
旋啟式止回閥不宜制成小口徑閥門、可以做成很高的工作壓力，PN可達到42MPa，而且DN也可以做到很大，最大可以達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品、等。介質工作溫度范圍在?-196--800℃之間
蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上；
隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上，特別適用于自來水管道上，一般介質工作溫度在-12--120℃之間，工作壓力小于1.6MPa，但隔膜式止回閥可以做到較大口徑，DN最大可以達到2000mm以上；
球形止回閥適用于中低壓管路，可以制成大口徑；球形止回閥的殼體材料可以用不銹鋼制作，密封件的空心球體可以包裹聚四氟乙烯工程塑料，所以在一般腐蝕性介質的管路上也可應用，工作溫度在?-101--150℃之間，其公稱壓力≤4.0MPa，公稱通經范圍在200—1200之間；
對于不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，第二步是選擇可能滿足所需要的關閉速度的止回閥的類型；
對于可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，如果介質流動范疇很大，則用于可壓縮性流體的止回閥可使用一減速裝置，如果介質流連續不段地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥；
止回閥應確定響應的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大?。?br> 對于有最小壓損要求的止回閥，需要仔細核算壓損。


止回閥安裝注意事項
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

泵出口止回閥的選型
一般的泵站工程情況，對于泵出口止回閥的選擇，應遵循以下原則；
對泵出口管路口徑較小的管路，即DN小于50mm時，應選用升降式止回閥。
對泵出口管路口徑DN大于等于50mm的管路，應選用旋啟式止回閥。
旋啟式止回閥可以水平或垂直安裝。旋啟式止回閥閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路， 它適用與較大口徑的場合。根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般使用與中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減小水錘壓力， 最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用與大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種較快的止回閥；多瓣旋啟式止回閥適用與大口徑管路.
? 泵出口止回閥的安裝
①?旋啟式止回閥一般安裝在水平管道上：對于口徑DN~80mm的止回閥，也可安裝在垂直或向上傾斜的管道上。
②?直通式升降式止回閥應安裝在水平管道上；立式升降式止回閥必須安裝在垂直管道上，介質為自下而上流動。
③?由于止回閥容易損壞，因此，應靠近泵出口安裝止回閥，在止回閥上部設有切斷閥(一般用球閥或閘閥)，方便檢修。
④?為便于止回閥拆卸前泄壓，對于止回閥本身不帶放凈閥的，應在止回閥與切斷閥之間加裝泄壓用放凈閥。
